FRP層間はく離については、「FRPとFRPの接着層」及び「FRPとガラスフレークの接着層」の層間はく離は起こらず、はく離する前にガラス繊維層及びFRP層が破壊される。破壊強さは引張接着試験の結果の通り、ガラスフレークありが優れている。

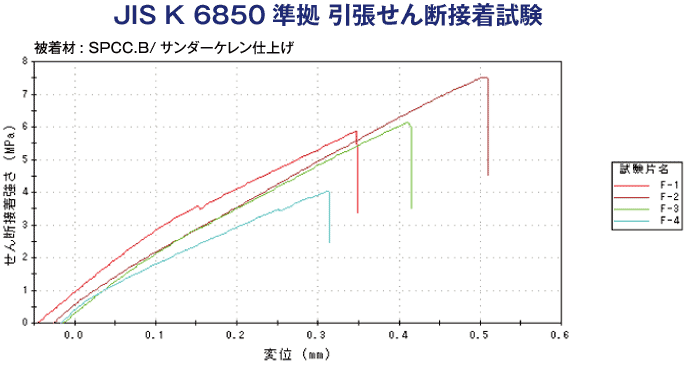

| 試験片名 | 幅1(mm) | 幅2(mm) | ﾛｰﾄﾞ at 最大 (N) |
引張せん断 接着強さ(MPa) |
備考 破断面 | |
|---|---|---|---|---|---|---|
| 1 | F-1 | 14.0 | 25.0 | 2050.3 | 5.86 | 鉄板／接着剤間 |
| 2 | F-2 | 12.9 | 25.0 | 2424.0 | 7.52 | 鉄板／接着剤間 |
| 3 | F-3 | 13.9 | 25.0 | 2136.2 | 6.15 | 鉄板／接着剤間 |
| 4 | F-4 | 14.0 | 25.0 | 1416.9 | 4.05 | 鉄板／接着剤間 |
| 平均値 | 13.7 | 25.0 | 2006.9 | 5.89 |

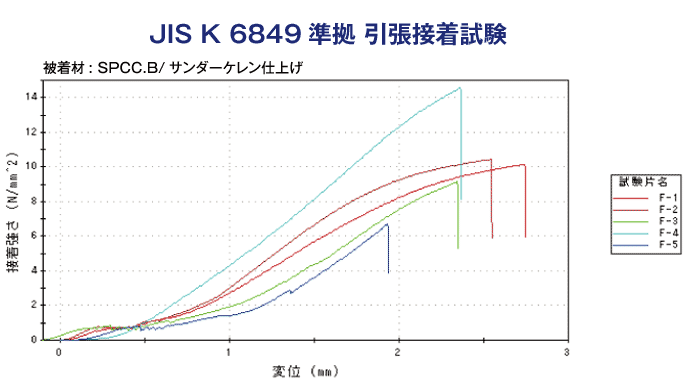

| 試験片名 | 幅1(mm) | 幅2(mm) | ﾛｰﾄﾞ at 最大 (N) |
引張接着強さ (N/mm^2) |
備考 破断面 | |
|---|---|---|---|---|---|---|
| 1 | F-1 | 12.7 | 12.7 | 1639.5 | 10.16 | FRP層内 |
| 2 | F-2 | 12.7 | 12.7 | 1682.3 | 10.43 | FRP層内 |
| 3 | F-3 | 12.7 | 12.7 | 1473.3 | 9.13 | FRP層内 |
| 4 | F-4 | 12.7 | 12.7 | 2346.0 | 14.55 | 鉄板／接着剤間 |
| 5 | F-5 | 12.7 | 12.7 | 1078.8 | 6.69 | FRP層内 |
| 平均値 | 12.7 | 12.7 | 1644.0 | 10.19 |
